農業土壤墑情監測系統解決方案解決方案

編輯：超聲波氣象站?發布時間：2025-06-04

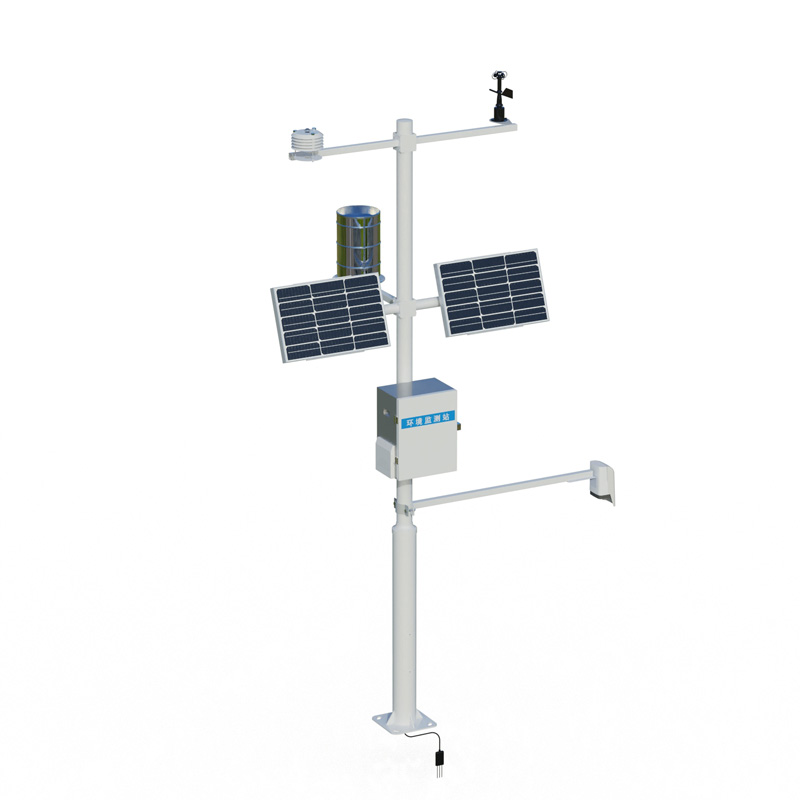

一、自動氣象墑情監測站
1、采集器：采用ARM7內核工業級處理芯片，搭配ABS外殼，整體輕便、堅固美觀。具備192*64全點陣液晶顯示，可完成圖形顯示或12*4個漢字顯示（可選配7寸液晶顯示屏幕），適用于各種惡劣環境，設備具有高可靠性、高準確性、易維護、易備份。
2、工作環境：-50℃ ～+50℃、0～100%RH
3、整機功耗：1.5W（GPRS通訊）/ 10W（北斗通訊）
4、連續性：連續15天陰雨可正常工作（GPRS通訊）；
5、供電電源： 12V；防水等級：IP65
6、加密間隔：較密間隔為1分鐘；
7、數據存儲：16M（bit)存儲器可存儲12個月分鐘數據和正點數據
8、具有外部U盤存儲擴展功能。
9、傳感器：環境溫度、濕度、風速、風向、氣壓、土壤溫度、土壤濕度傳感器、土壤PH、土壤鹽分、雨量傳感器、總輻射傳感器、二氧化碳、日照時數等各種氣象要素傳感器（可根據需求選配）觀測數據具有高精度和高穩定性。
10、支架：采用鋁鈦合金的風桿為主體支架，主桿表面采用熱鍍鋅、靜電噴塑工藝處理，抗腐蝕性強，主桿高度3.5米，配備防風拉索，外形美觀。。
11、氣象數據監控平臺1套：

數據查詢功能：支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能。
數據統計功能：支持單要素統計功能：可按年、月、日、小時、10分鐘或任意時間段進行單要素較大值、較小值、平均值的統計。
數據圖表功能：根據采集的數據可以形成實時曲線，并可以以柱形圖、餅狀圖等直觀的方式呈現。

一、管式自動監測儀（三層）

1.產品概述
土壤墑情速測儀又名非接觸式土壤水分測量儀、土壤墑情測量儀，是一款以介電常數原理為基礎的傳感器。能夠針對不同土層的土壤水分含量進行動態觀測，而且是進行快速、準確、詳細地觀測，讓人們實現對土壤的高度感知。
監測系統平臺，界面地圖可定位設備位置，可直觀的查看和查詢設備較新數據、歷史數據、單位、預警上限、預警下限、狀態等多項內容，并且能夠?qū)ι舷?、下限參?shù)進行設置，以及查看報警記錄等。能夠快速將選定的數據列表以EXCLE表格文件的形式導出。平臺可以同時綁定多個監測站設備。
土壤墑情速測儀采用分層設點的觀測結構，地面配置一個溫度觀測點，地下土壤每隔10cm配置一個土壤溫濕測點，觀測相對應范圍內的土壤溫濕度。如下圖所示：

2、產品特色

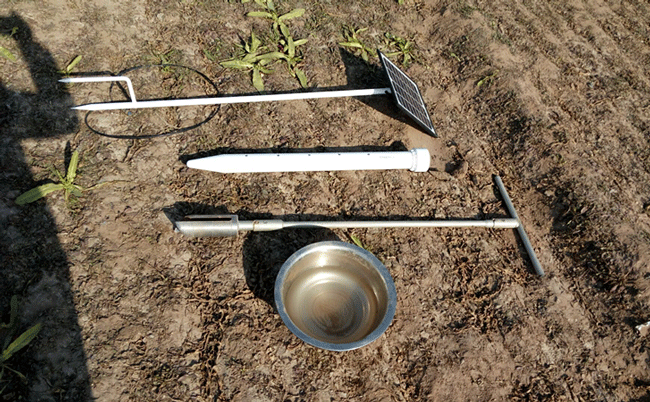

●預先埋入一根塑料管，將主傳感器安置于管內，能夠從預留管中輕松地取出、更換主傳感器，維修方便，循環使用率高。
●可在塑料管中上下移動，實現對各個土層土壤水分含量的動態觀測。
●發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。
●不會受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。
●傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。
3、技術參數
◆土壤濕度　
測量范圍：0～100% 　
測量精度：3%
◆土壤溫度　
測量范圍：-30℃～70℃
測量精度：0.1℃
◆記錄間隔：30分～24小時（可調）
◆測點間距：10cm
◆輸出方式：USB接口數據導出
◆存儲容量：1M
◆數據查看：Web網頁系統平臺遠程查看
◆供電方式：太陽能電池板+鋰電池組合供電
◆防護外殼：PVC
◆防護等級：IP68
◆工作環境：-20℃～85℃
◆結構外觀：集成管式（柱式）
◆尺　　寸：外徑6cm　　高78.2cm
